| Nombre de la marca: | Autonics |
|---|---|

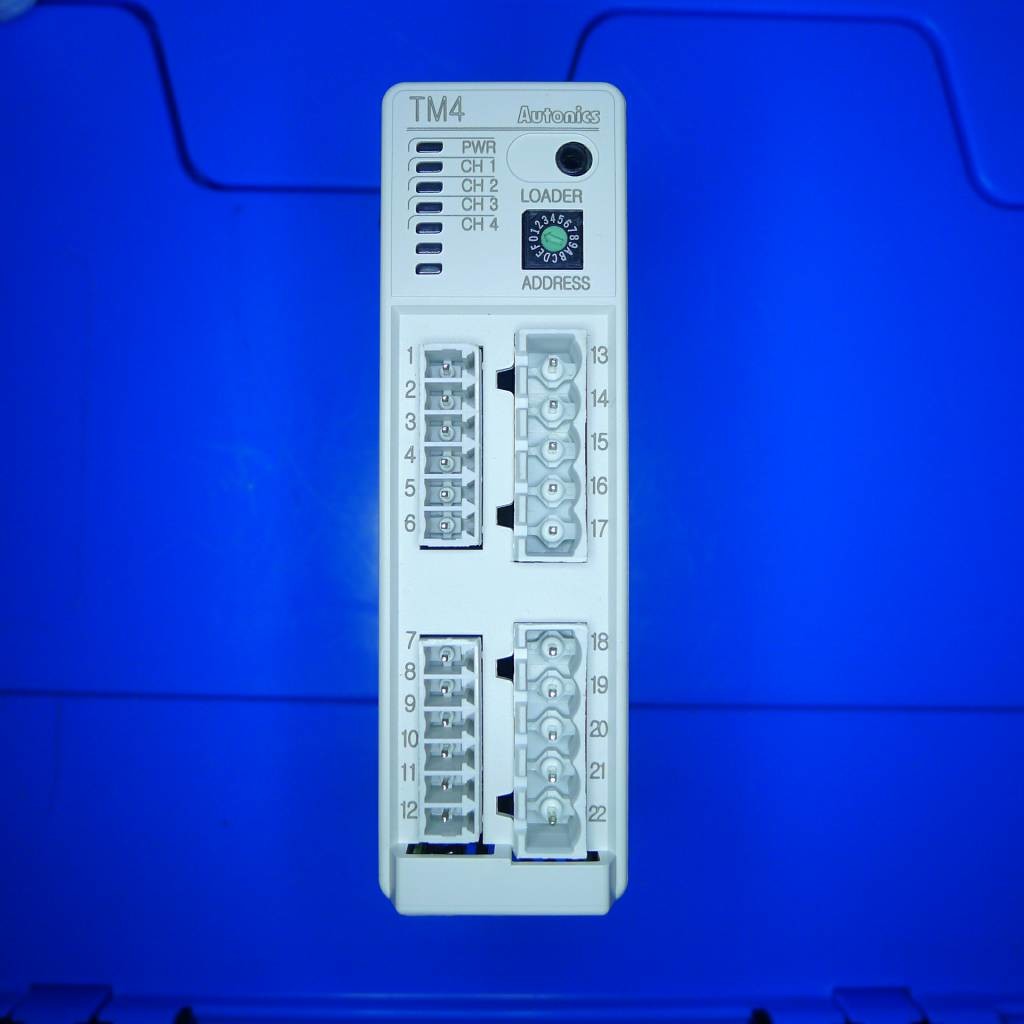

| Número de modelo: | TM4-N2SB |
| Detalles de empaquetado: | paquete estándar de la exportación |
| Tiempo de entrega: | 5-8 días laborables |
| Condiciones de pago: | T/T |
Hoja de datos
| Método de la exhibición | No-exhibición |
| Método de control | Control CON./DESC., P, pi, paladio, control del PID |
| Número de canales de entrada | 4 - canal |
| Especificación de entrada | Termopar: K (CA), J (IC), E (CR), T (cc), B (RRPP), R (RRPP), S (RRPP), N (NN), C (TT), G (TT), L (IC), U (cc), Platinel II IDT: DPt100Ω, JPt100Ω |
| Ciclo de muestreo | 100ms (muestreo síncrono 4-CH) |
| Controle la salida | Impulsión de SSR (22VDC) [CON./DESC.] |
| Salida de la opción | Comunicación RS485 |
| Tipo del módulo | Módulo de la extensión |
| Fuente de alimentación | 24VDC |
| Medida Accuracy_Thermocouple | (el picovoltio el ±0.5% o ±1℃, selecciona el highter uno) máximo de ±1-digit. |
| Medida Accuracy_RTD | (el picovoltio el ±0.5% o ±1℃, selecciona el más alto) máximo de ±1-digit. |
| Histéresis (sensibilidad ajustable) | 1 (0,1 a 100℃/℉) a la variable 100℃/℉ |
| Banda proporcional | 0,1 a 999.9℃/℉ |
| Tiempo integral | sec 0 a 9999 |
| Tiempo derivado | sec 0 a 9999 |
| Período de control | sec 0,1 a 120,0 (solamente para la salida de la retransmisión, la impulsión de SSR hechas salir) |
| Reset manual | 0,0 a 100,0% |
| Tipo del aislamiento | Aislamiento doble o aislamiento reforzado (fuerza dieléctrica entre la pieza de medición de la entrada y la pieza del poder: 1kV) |
| Temperatura de Environment_Ambient | -10 a 50℃, almacenamiento: -20 a 60℃ |
| Humedad de Environment_Ambient | derecho de 35 a del 85%, almacenamiento: derecho de 35 a del 85% |
| Módulo de Weight_Expansion | Aproximadamente 231g (aproximadamente 166g) |
El ※ el módulo de la extensión no suministra el poder/comm. terminal. Pídalo con el módulo básico.
※ En caso del termopar K, J, E, T, N, está debajo de -100℃ y L, U, Platinel II, está debajo de ±2℃ ±1-digit.
En caso del termopar B, la exactitud de la exhibición no se puede asegurar debajo de 400℃.
En caso del termopar R, S, está debajo de 200℃ y C, G, es el máximo 3℃ ±1-digit.
Influencia del ※ de la temperatura: Aplicado cuando está para fuera de la gama de la temperatura ambiente (23±5℃).
El ※ el peso incluye el empaquetado. El peso en paréntesis está para la unidad solamente.
La resistencia del ambiente del ※ es clasificada en ninguna congelación o condensación.
Descripción de S.no
PIEZA DE LA VENTAJA
Fotos de la referencia del modelo del NÚMERO/de la cantidad del número de parte
1 banda transportadora 20341-02-011 4 del cargamento del casete de la célula
Casete de 2 células que descarga la banda transportadora 20341-02-032 2
Banda transportadora de la transferencia de 3 células para CCD 135052275 4
Correa dentada del motor de la transferencia de 4 células para CCD 2
El lechón del vacío del cargamento de 5 células ahueca 50
6 agujas del flujo 1 caja
7 tazas 30 del vacío del robot
8 banda transportadora de soldadura 2
Plantilla acuciante de soldadura 9 con a lo largo de presionar los pernos (fije) 2 sistemas
Secuencia 10 que descarga la banda transportadora 20232-31-070 2
Layup de 11 secuencias que descarga la banda transportadora 135054418 1
la secuencia 12 que descarga vacío del viaje ahueca 150
13 lámparas 12 del IR
14 pernos y primaveras acuciantes de soldadura 200
15 sistemas de las abrazaderas de la lámpara 24 sistemas
Banda transportadora 4 del cortador de 16 secuencias
Correa dentada 2 del cortador de 17 secuencias
El casete 18 detecta el sensor 4
19 tubos de soldadura de los calentadores del transportador 20232-31-070 20
20 interruptores de láminas 50 del cilindro de Airtec
21 termopares de soldadura 15 del transportador
22 SSR 5
La flexión 23 castra bobinas del solenoide 131020531 2
24 cilindros de la abrazadera de las tenazas de la cinta 131030589 5
Tenazas 5 de 25 cintas
1 180 grados que deslizan la unidad de la rotación para la recogida 119010213 1 de la célula
Bomba de vacío de descarga de la unidad 2 (OEION) KRX5-P-V-03, KRX5-P-TV 2
3 sensores micro Omron (E3Z-D61) 10 de la foto
Válvula electromagnética 4 del flujo 4
5 delta VFD (INOVANCE) MD200S0.75B 2
Robot YK600XG 1 de 6 Yamaha
Regulador RCX340 1 del robot de 7 Yamaha
8 retransmisión Omron 08817E7 4 de la manera de Omron 4
Fuente de alimentación del PLC de 9 Omron PA3001 1
CPU NJ501-1400 1 del PLC de 10 Omron
Tarjeta AD081-V1 1 de 11 Omron A/D
12 tarjeta DA08V 1 de Omron D/A
13 tarjeta DA041 1 de Omron D/A
14 tarjeta ID261 1 de Omron I/D
15 tarjeta OD261 1 de Omron O/D
Impulsión serva 16 (TECNOLOGÍA CO.LTD de SUZHOU INOVANCE) IS620NS5R5I-MC705 3
Motor servo 17 (inova) (descarga horizontal, vertical,
Banda transportadora, célula de la soldadura 180 grados de motor) de la rotación ISMH4-75B30CB 3
Motor servo 18 (INOVA) (tirón Clamp-1 de la cinta y 2) ISMH1-75B30CB 3
Motor servo 19 (inova) (secuencia que descarga el transportador) ISMH1-40B30CB 1
LDTS4000 modelan las piezas consumibles requeridas para la base trimestral
LDTS4000 modelan las piezas recomendadas requeridas para la base anual
regester servo de la impulsión 20 (Inovance) SH220-10 5
Guía MWST10-Q-RN 2 de la cinta de la impulsión del motor de pasos 21 (ST de las lunas)
Guía 2 de la cinta del motor de pasos 22 (lunas)
Lanzamiento de la cinta de la impulsión del motor de 23 cintas (lunas), célula 180
grados MSST10-S-LH02 rotatorio 5
24 lanzamientos de la cinta del motor de la cinta (lunas), célula 180 grados
AM34HD1404-06 rotatorio 5
Cargamento de 25 células, descargando la impulsión del motor del transportador (TPG) CA-201A 1
Cargamento de 26 células, descargando el motor del engranaje del transportador (TPG) AFV-17-0060-030S 1
27 temporeros controlan (Autonics) TM4 1
28 bloques de terminales (siron) T024 10
fuente de corriente continua de 29 12v (Meanwell) LRS-50-12 2
fuente de corriente continua de 30 24v (Meanwell) SE-1000-24 4
fuente de corriente continua de 31 24v (Meanwell) LRS-200-24 1
Metro SMC-ZSE40AF-01-R 4 de la exhibición de 32 vacíos
Unidad SCHMALZ (SCPSB 10 SO4 NC) 1 del generador del vacío de 33 robots
Sensor óptico 34 (Omron) E3X-HD 4
35 unidad 1 del regulador MSEP del motor de pasos de MSEP
36 HMI (PC) con el programa (NODKA)
TPC6000-8172TLA-G4XD-
3470-4G-SSDI28G 1
